4.3 pollici 480*272 TN LCD 40PIN 24 bit RGB ST7282 touch (TFT LCD per elettrodomestici, giocattoli, medicinali)

  • 4.3 inch 480*272 TN LCD 40PIN 24bit RGB ST7282 touch (TFT LCD for industrial, home appliances, toys, medical)
  • 4.3 inch 480*272 TN LCD 40PIN 24bit RGB ST7282 touch (TFT LCD for industrial, home appliances, toys, medical)
  • 4.3 inch 480*272 TN LCD 40PIN 24bit RGB ST7282 touch (TFT LCD for industrial, home appliances, toys, medical)
  • 4.3 inch 480*272 TN LCD 40PIN 24bit RGB ST7282 touch (TFT LCD for industrial, home appliances, toys, medical)
Place of Origin China
Marca HuaXin
Certificazione ISO14001/ISO9001/IATF16949
Model Number ESHXT043001B V1.0-RF
Minimum Order Quantity 1000pcs
Prezzo Negoziabile
Packaging Details blister+foam box+bubble bag+inside carton+master carton
Delivery Time 6weeks~8weeks
Payment Terms T/T
Supply Ability 100K per month

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tecnologia di visualizzazione Display LCD Nome 4.3 pollici TFT
Dimensione 4,3" Risoluzione 480X272
Brillantezza 600cd/m2 Interfaccia 24BIT RGB
azionamento IC ST7282 Angolo di visualizzazione angolo di visione libera
Evidenziare

4.3 pollici TN LCD

,

480*272 TN LCD

,

LCD TN RGB a 24 bit
Lasciate un messaggio
Descrizione di prodotto

ESHXT043001B V1.0-RF è LCD TN da 4,3 pollici 480*272 40PIN 24 bit RGB ST7282 touch (TFT LCD per elettrodomestici, giocattoli, medici)





A. Tecnica della LCMPArametri



Io...TEM STAVALORI NDARD Unità
Tipo LCD 4.3 ∆TFT - Non lo so.
Disposizione dei punti 480 (RGB) × 272 punti
IC del driver ST7282 - Non lo so.
Matrice di filtri a colori Striscia verticale RGB - Non lo so.
Modalità di visualizzazione TN / Trasmissione / Normalmente bianco -
Direzione di visione 12 ore - Non lo so.
Dimensione del modulo 105.5 ((W) × 67.2 ((H) × 2.9 ((T) mm
Area attiva 95.04 ((W) × 53.86 ((H) mm
Interfaccia 24 bit RGB - Non lo so.
Temperatura di funzionamento -20 ~ +70 °C
Temperatura di conservazione -30 ~ +80 °C
Luce posteriore LED bianco*7 - Non lo so.
Brillantezza 600Cd/m2 - Non lo so.
Peso TBD

- Non lo so.





- B.Caratteristiche ottiche LCM



Articolo Condizioni Un minuto. Tipo. - Max, ti prego. Unità Nota





Angolo di visione
(CR>10)



Orizzontale

 θL   70 -





grado





(1) e (2)
θR   70 -



Verticale

 θT   50 -
θB   70 -
Rapporto di contrasto Centro TBD 250 - - (1), (3), (4) e (5)
Tempo di risposta In aumento - 5 - ms



(1), (4), (5) e (6)
  Cadute - 15 - ms







CF Cromaticità cromatica (CIE1931)

 X rosso











Tipo.
- Zero.05

 TBD











Tipo.
+0.05

 -









1, 6
Rosso y TBD -
X verde TBD -
Verde y TBD -
X blu TBD -
Blu y TBD -
X bianco TBD -
Bianco y TBD -
NTSC CIE1931 - 55.3 - % (1) e (6)





- C.Caratteristiche della retroilluminazione LED



Io...tem Sembol MIo...N TYP MAX Unità Condizione di prova
Tensione di alimentazione Vf 21.0 22.4 23.1 V. Se=40mA
Corrente di alimentazione Se - 20 - mA -
Intensità luminosa per LCM



-



190



250



-



cd/m2



Se=40mA
Uniformità per la CML - - 80 - Percentuale Se=40mA
Tempo di vita     5000   Ora Se=40mA
Colore della retroilluminazione Bianco

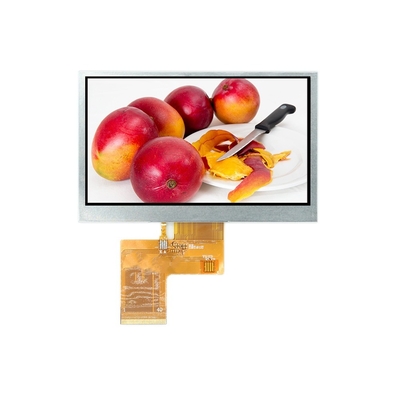

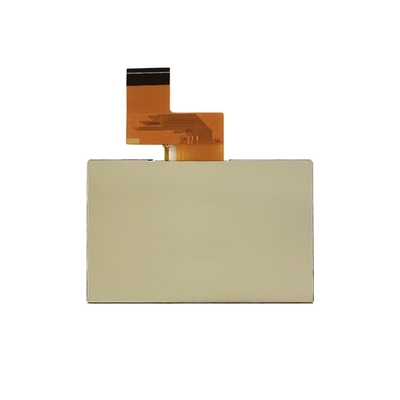

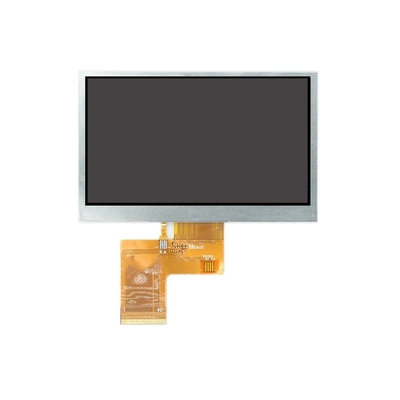

- D.Immagine del prodotto



4.3 pollici 480*272 TN LCD 40PIN 24 bit RGB ST7282 touch (TFT LCD per elettrodomestici, giocattoli, medicinali) 0

4.3 pollici 480*272 TN LCD 40PIN 24 bit RGB ST7282 touch (TFT LCD per elettrodomestici, giocattoli, medicinali) 1



E.Disegno



4.3 pollici 480*272 TN LCD 40PIN 24 bit RGB ST7282 touch (TFT LCD per elettrodomestici, giocattoli, medicinali) 2




F: Conoscenza dei prodotti TFT





grafico di flusso tft di input del substrato e CF di input del substrato come indicato di seguito


4.3 pollici 480*272 TN LCD 40PIN 24 bit RGB ST7282 touch (TFT LCD per elettrodomestici, giocattoli, medicinali) 3



Struttura TFT come indicato di seguito

4.3 pollici 480*272 TN LCD 40PIN 24 bit RGB ST7282 touch (TFT LCD per elettrodomestici, giocattoli, medicinali) 4





G: Informazioni sulle imprese

Vantaggi di Huaxin:
1. base di fabbrica situata in città dell'entroterra che ha un costo
2. le nuove attrezzature più avanzate in grado di mantenere la qualità stabile
3. la maggior parte dei processi utilizzando apparecchiature completamente automatiche che hanno efficacia e qualità stabile
4. ingegneri professionisti e dirigenti di produzione che lavorano nel settore dell'LCD da oltre 20 anni
5. progettazione personale per il prodotto personalizzato

i nostri certificati
1.ISO14001/
2.ISO9001/IATF16949
3.SGS del modulo LCD



  • Huaxin Technology (Enshi) Co., LTD
  • Hubei.Enshi
  • Data di fondazione:2009
  • Impresa ad alta tecnologia che si occupa principalmente di ricerca e sviluppo, produzione e vendita di LCD,LCM,TFT,backlight,OLED
  • LCD comprende: VA,TN, HTN, STN, FSTN, CSTN e altre serie
  • LCM comprende: COB,TBA, COG,TP,backlight LED e altre serie
  • capitale di registrazione: venti milioni
  • personale attuale: 500+
  • R & S rappresenta il 10%
  • La QC rappresenta il 15%





H: Capacità di produzione



Produzione annuale
Capacità		 2021 (attuale) 2022 (obiettivo) 2023 (sfida) 2024 (sfida) 2025 (sfida) Commento
Prodotto LCD
Capacità		 4.5 9 9 9 9 Unità:migliaia di
logaritmi/giorno
Prodotto LCM
Capacità		 70 150 300 450 450 Unità:Mille
pezzo/Giorno
Prodotto di retroilluminazione
Capacità		 100 200 300 500 500 Unità:Mille
pezzo/Giorno
Prodotto OLED
Capacità		 10 20 30 40 50 Unità:Mille
pezzo/Giorno





I: Applicazione del prodotto



1. navigazione auto e stampante

2. videochiamata e pubblicità

3.Apparecchi automobilistici e medici

4- attrezzature per il fitness e dispositivi portatili

5Controlli industriali e applicazioni domestiche





J: Caratteristiche del display TFT



1Qualità dell'immagine: i display TFT offrono un'eccellente qualità dell'immagine con elevata risoluzione, nitidezza e precisione del colore.



2Tempo di risposta: i display TFT hanno tempi di risposta veloci, il che significa che possono attivare e disattivare rapidamente i pixel.



3.Angoli di visione: i display TFT forniscono in genere angoli di visione ampi,che consente di visualizzare chiaramente lo schermo da diverse posizioni e angolazioni senza significativi cambi di colore o perdita di qualità dell'immagine.



4.Efficienza energetica: i display TFT sono efficienti rispetto ad altre tecnologie di visualizzazione.



5Dimensione e flessibilità: i display TFT possono essere fabbricati in varie dimensioni, dai piccoli schermi per dispositivi portatili ai grandi pannelli per televisori e monitor.



6.Retroilluminazione: la maggior parte dei display TFT richiede un sistema di retroilluminazione, come il retroilluminazione a LED (diodo emettitore di luce), per illuminare lo schermo.



7Ampie applicazioni:





K: Esistono inconvenienti o limitazioni nell'uso dei display TFT?



1Angolazioni di visione limitate:

2. Contrasto limitato

3. Dietroilluminazione e consumo di energia

4Tempo di risposta e sfocatura del movimento

5Flessibilità limitata

6. Gamma di colori limitata
