15.6 pollici 1920*1080 220 luminosità IPS schermo LCD può essere dotato di touch 30PIN EDP tablet PC schermo LCD

  • 15.6 inch 1920*1080 220 brightness IPS LCD screen can be equipped with touch 30PIN EDP tablet PC LCD screen
  • 15.6 inch 1920*1080 220 brightness IPS LCD screen can be equipped with touch 30PIN EDP tablet PC LCD screen
  • 15.6 inch 1920*1080 220 brightness IPS LCD screen can be equipped with touch 30PIN EDP tablet PC LCD screen
  • 15.6 inch 1920*1080 220 brightness IPS LCD screen can be equipped with touch 30PIN EDP tablet PC LCD screen
Luogo di origine Cina
Marca HuaXin
Certificazione ISO14001/ISO9001/IATF16949
Numero di modello ESHXT156004 V1.0-RF
Quantità di ordine minimo 1000 PCS
Prezzo Negoziabile
Imballaggi particolari cartone di blister+foam box+bubble bag+inside carton+master
Tempi di consegna 6weeks~8weeks
Termini di pagamento T/T
Capacità di alimentazione 100 mila al mese.

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tecnologia di visualizzazione Display LCD Nome 15.6 pollici TFT
Dimensione 15.6" Risoluzione 1920x1080
Brillantezza 220cd/m2 Configurazione dei pixel Striscia verticale R, G, B
Modalità di guida FFS Angolo di visualizzazione angolo di visione libera
Evidenziare

schermo LCD IPS 1920*1080

,

15schermo LCD IPS da 0

,

6 pollici
Lasciate un messaggio
Descrizione di prodotto

ESHXT156004 V1.0-RF è uno schermo LCD IPS da 15,6 pollici 1920*1080 220 luminosità con touch 30PIN EDP tablet PC schermo LCD (industriali, elettrodomestici, giocattoli, display LCD TFT medico)





A. Tecnica della LCMPArametri



Parametro Specificità Unità Nota



Dimensione del display

 394.38 ((Diagonale) mm
15.6 ((Diagonale) centimetro
Area attiva 344.16 ((H) x 193.59 ((V) mm
Format pixel 1920 ((H) x 1080 ((V)
(l pixel = punto R + G + B)		 pixel
Pitch dei pixel O.17925 ((H) x 0.17925 ((H) mm
Configurazione dei pixel Striscia verticale R, G, B
Modalità di visualizzazione Normalmente nero
Schema di guida FFS
Consumo di energia 0.561 W
Trattamento superficiale del polarizzatore frontale Rivestimento antirrallente: (3H)





B.Dimensioni di scheda



Parametro Un minuto. Tipo. - Max, ti prego. Unità Commento



Dimensioni del contorno dell'unità

 Larghezza 359.2 359.5 359.8 mm
Altezza 223.25 223.75 224.25 mm [Nota 3-1]
Profondezza 2.9 3.1 3.3 mm
Massa   TBD   g





- C.Caratteristiche ottiche LCM

15.6 pollici 1920*1080 220 luminosità IPS schermo LCD può essere dotato di touch 30PIN EDP tablet PC schermo LCD 0





Caratteristiche della retroilluminazione D.LED



Parametro Il simbolo Un minuto. Tipo. - Max, ti prego. Unità Commento
Tensione di alimentazione V.BL 7.0 12.0 21.0 V.
Dissipazione di corrente Io...BL - (180)   mA V.BL= 12,0V
Ratio dei dazi = 100%
Voltaggio del segnale luminoso modulato V.PWMH 1.85 - VDD V.
V.PWML 0 - 0.7 V.
Rapporto di controllo della luminosità Compiti 1 - 100 % [Nota 5-3-1]
Ampiezza dell'impulso di controllo della luminosità TPWM 5 - - noi [Nota 5-3-2]
Frequenza di controllo della luminosità fPWM 200 - 2000 Hz
LED-BL ON/OFF Alta tensione V.CNTH 1.3 - VDD V.



[Nota 5-3-3]
LED-BL ON/OFF bassa tensione V.CNTL 0 - 0.5 V.
Corrente del segnale di ingresso ((livello H) Io...IN - - V.IN/56KΩ μA BL_ENABLE,
DIM
Durata di vita del LED - - 10000 - h LED

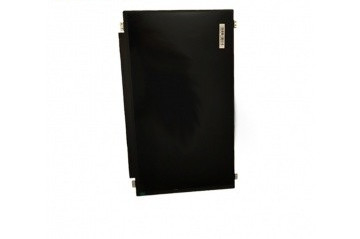

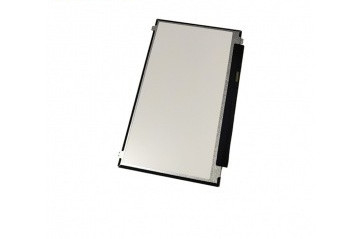

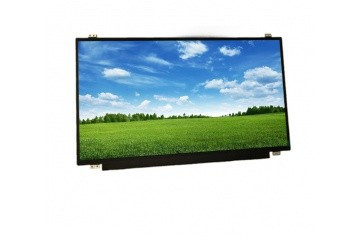

E. Immagine del prodotto



15.6 pollici 1920*1080 220 luminosità IPS schermo LCD può essere dotato di touch 30PIN EDP tablet PC schermo LCD 1

15.6 pollici 1920*1080 220 luminosità IPS schermo LCD può essere dotato di touch 30PIN EDP tablet PC schermo LCD 2







F.Disegno



15.6 pollici 1920*1080 220 luminosità IPS schermo LCD può essere dotato di touch 30PIN EDP tablet PC schermo LCD 3




G: Conoscenza dei prodotti TFT





grafico di flusso tft di input del substrato e CF di input del substrato come indicato di seguito


15.6 pollici 1920*1080 220 luminosità IPS schermo LCD può essere dotato di touch 30PIN EDP tablet PC schermo LCD 4



Struttura TFT come indicato di seguito

15.6 pollici 1920*1080 220 luminosità IPS schermo LCD può essere dotato di touch 30PIN EDP tablet PC schermo LCD 5





H: Informazioni sull'impresa

Vantaggi di Huaxin:
1. base di fabbrica situata in città dell'entroterra che ha un costo
2. le nuove attrezzature più avanzate in grado di mantenere la qualità stabile
3. la maggior parte dei processi utilizzando apparecchiature completamente automatiche che hanno efficacia e qualità stabile
4. ingegneri professionisti e dirigenti di produzione che lavorano nel settore dell'LCD da oltre 20 anni
5. progettazione personale per il prodotto personalizzato

i nostri certificati
1.ISO14001/
2.ISO9001/IATF16949
3.SGS del modulo LCD



  • Huaxin Technology (Enshi) Co., LTD
  • Hubei.Enshi
  • Data di fondazione:2009
  • Impresa ad alta tecnologia che si occupa principalmente di ricerca e sviluppo, produzione e vendita di LCD,LCM,TFT,backlight,OLED
  • LCD comprende: VA,TN, HTN, STN, FSTN, CSTN e altre serie
  • LCM comprende: COB,TBA, COG,TP,backlight LED e altre serie
  • capitale di registrazione: venti milioni
  • personale attuale: 500+
  • R & S rappresenta il 10%
  • La QC rappresenta il 15%





I: Capacità di produzione



Produzione annuale
Capacità		 2021 (attuale) 2022 (obiettivo) 2023 (sfida) 2024 (sfida) 2025 (sfida) Commento
Prodotto LCD
Capacità		 4.5 9 9 9 9 Unità:migliaia di
logaritmi/giorno
Prodotto LCM
Capacità		 70 150 300 450 450 Unità:Mille
pezzo/Giorno
Prodotto di retroilluminazione
Capacità		 100 200 300 500 500 Unità:Mille
pezzo/Giorno
Prodotto OLED
Capacità		 10 20 30 40 50 Unità:Mille
pezzo/Giorno





J: Applicazione del prodotto



1. navigazione auto e stampante

2. videochiamata e pubblicità

3.Apparecchi automobilistici e medici

4- attrezzature per il fitness e dispositivi portatili

5Controlli industriali e applicazioni domestiche





K: Caratteristiche del display TFT



1Qualità dell'immagine: i display TFT offrono un'eccellente qualità dell'immagine con elevata risoluzione, nitidezza e precisione del colore.



2Tempo di risposta: i display TFT hanno tempi di risposta veloci, il che significa che possono attivare e disattivare rapidamente i pixel.



3.Angoli di visione: i display TFT forniscono in genere angoli di visione ampi,che consente di visualizzare chiaramente lo schermo da diverse posizioni e angolazioni senza significativi cambi di colore o perdita di qualità dell'immagine.



4.Efficienza energetica: i display TFT sono efficienti rispetto ad altre tecnologie di visualizzazione.



5Dimensione e flessibilità: i display TFT possono essere fabbricati in varie dimensioni, dai piccoli schermi per dispositivi portatili ai grandi pannelli per televisori e monitor.



6.Retroilluminazione: la maggior parte dei display TFT richiede un sistema di retroilluminazione, come il retroilluminazione a LED (diodo emettitore di luce), per illuminare lo schermo.



7Ampie applicazioni:





L: Esistono inconvenienti o limitazioni nell'uso dei display TFT?



1Angolazioni di visione limitate:

2. Contrasto limitato

3. Dietroilluminazione e consumo di energia

4Tempo di risposta e sfocatura del movimento

5Flessibilità limitata

6. Gamma di colori limitata
