3.2 pollici Display LCD Risoluzione 240*320 300 Luminosità 22PIN MCU8bit Interface Driver IC ILI9341

  • 3.2 Inch LCD Screen Resolution 240*320 300 Brightness 22PIN MCU8bit Interface Driver IC ILI9341
  • 3.2 Inch LCD Screen Resolution 240*320 300 Brightness 22PIN MCU8bit Interface Driver IC ILI9341
  • 3.2 Inch LCD Screen Resolution 240*320 300 Brightness 22PIN MCU8bit Interface Driver IC ILI9341
  • 3.2 Inch LCD Screen Resolution 240*320 300 Brightness 22PIN MCU8bit Interface Driver IC ILI9341
Luogo di origine Cina
Marca HuaXin
Certificazione ISO14001/ISO9001/IATF16949
Numero di modello ESHXT032002RT01 V1.0-RF
Quantità di ordine minimo 1000 PCS
Prezzo Negoziabile
Imballaggi particolari cartone di blister+foam box+bubble bag+inside carton+master
Tempi di consegna 6weeks~8weeks
Termini di pagamento T/T
Capacità di alimentazione 100 mila al mese.

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tecnologia di visualizzazione Display LCD nome 3.2 pollici TFT
Dimensione 3,2" Risoluzione 240x320
Brillantezza 300cd/m2 Interfaccia MCU8BIT
azionamento IC ILI9341 Angolo di visualizzazione angolo di visione libera
Evidenziare

3.2 pollici schermo LCD Risoluzione 240*320

,

schermo LCD di 300 luminosità

,

Schermo LCD 240*320
Lasciate un messaggio
Descrizione di prodotto

ESHXT032002RT01 V1.0-RF è di 3,2 pollici 240*320 300 luminosità 22PIN MCU8bit, ILI9341 con RTP touch (senza tocco) display LCD TFT per usi industriali, elettrodomestici, giocattoli e medici





A. Tecnica della LCMPArametri



Io...TEM STAVALORI NDARD Unità
Tipo LCD 3.2TFT - Non lo so.
Disposizione dei punti 240 ((RGB) × 320 punti
Matrice di filtri a colori Striscia verticale RGB - Non lo so.
Modalità di visualizzazione IPS / Trasmissione / Normalmente bianco -
Guida dell'occhio 80/80/80/80 - Non lo so.
IC del driver ILI9341 - Non lo so.
Dimensione del modulo 55.04 ((W) × 77.5 ((H) × 2.5 ((T) ((Escluso FPC) mm
Area attiva 48.6 ((W) × 64.7 ((H) mm
Interfaccia MCU8BIT - Non lo so.
Temperatura di funzionamento -20 ~ +70 °C
Temperatura di conservazione -30 ~ +80 °C
Luce posteriore LED bianco*4

- Non lo so.







B. Caratteristiche ottiche LCM



3.2 pollici Display LCD Risoluzione 240*320 300 Luminosità 22PIN MCU8bit Interface Driver IC ILI9341 0





C. Caratteristiche della retroilluminazione LED



Io...tem

Sembol

MIo...N

TYP

MAX

Unità

Condizione di prova

Tensione di alimentazione

Vf

2.8

3.2

3.6

V.

Se=40mA

Corrente di alimentazione

Se

-

60

-

mA

-

Intensità luminosa per LCM



-



250



300



-



cd/m2



Se=40mA

Uniformità per la CML

-

-

60

-

Percentuale

Se=40mA

Tempo di vita

-

-

50000

-

Ora

Se=40mA

Colore della retroilluminazione

Bianco

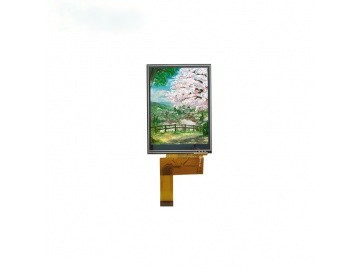

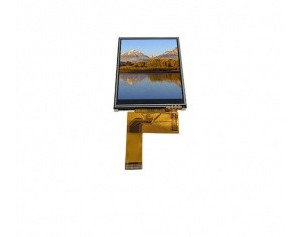

D. Immagine del prodotto

3.2 pollici Display LCD Risoluzione 240*320 300 Luminosità 22PIN MCU8bit Interface Driver IC ILI9341 1



3.2 pollici Display LCD Risoluzione 240*320 300 Luminosità 22PIN MCU8bit Interface Driver IC ILI9341 2





E.Disegno



3.2 pollici Display LCD Risoluzione 240*320 300 Luminosità 22PIN MCU8bit Interface Driver IC ILI9341 3




F: Conoscenza dei prodotti TFT





grafico di flusso tft di input del substrato e CF di input del substrato come indicato di seguito


3.2 pollici Display LCD Risoluzione 240*320 300 Luminosità 22PIN MCU8bit Interface Driver IC ILI9341 4



Struttura TFT come indicato di seguito

3.2 pollici Display LCD Risoluzione 240*320 300 Luminosità 22PIN MCU8bit Interface Driver IC ILI9341 5





G: Informazioni sulle imprese

Vantaggi di Huaxin:
1. base di fabbrica situata in città dell'entroterra che ha un costo
2. le nuove attrezzature più avanzate in grado di mantenere la qualità stabile
3. la maggior parte dei processi utilizzando apparecchiature completamente automatiche che hanno efficacia e qualità stabile
4. ingegneri professionisti e dirigenti di produzione che lavorano nel settore dell'LCD da oltre 20 anni
5. progettazione personale per il prodotto personalizzato

i nostri certificati
1.ISO14001/
2.ISO9001/IATF16949
3.SGS del modulo LCD



  • Huaxin Technology (Enshi) Co., LTD
  • Hubei.Enshi
  • Data di fondazione:2009
  • Impresa ad alta tecnologia che si occupa principalmente di ricerca e sviluppo, produzione e vendita di LCD,LCM,TFT,backlight,OLED
  • LCD comprende: VA,TN, HTN, STN, FSTN, CSTN e altre serie
  • LCM comprende: COB,TBA, COG,TP,backlight LED e altre serie
  • capitale di registrazione: venti milioni
  • personale attuale: 500+
  • R & S rappresenta il 10%
  • La QC rappresenta il 15%





H: Capacità di produzione



Produzione annuale
Capacità		 2021 (attuale) 2022 (obiettivo) 2023 (sfida) 2024 (sfida) 2025 (sfida) Commento
Prodotto LCD
Capacità		 4.5 9 9 9 9 Unità:migliaia di
logaritmi/giorno
Prodotto LCM
Capacità		 70 150 300 450 450 Unità:Mille
pezzo/Giorno
Prodotto di retroilluminazione
Capacità		 100 200 300 500 500 Unità:Mille
pezzo/Giorno
Prodotto OLED
Capacità		 10 20 30 40 50 Unità:Mille
pezzo/Giorno





I: Applicazione del prodotto



1. navigazione auto e stampante

2. videochiamata e pubblicità

3.Apparecchi automobilistici e medici

4- attrezzature per il fitness e dispositivi portatili

5Controlli industriali e applicazioni domestiche





J: Caratteristiche del display TFT



1Qualità dell'immagine: i display TFT offrono un'eccellente qualità dell'immagine con elevata risoluzione, nitidezza e precisione del colore.



2Tempo di risposta: i display TFT hanno tempi di risposta veloci, il che significa che possono attivare e disattivare rapidamente i pixel.



3.Angoli di visione: i display TFT forniscono in genere angoli di visione ampi,che consente di visualizzare chiaramente lo schermo da diverse posizioni e angolazioni senza significativi cambi di colore o perdita di qualità dell'immagine.



4.Efficienza energetica: i display TFT sono efficienti rispetto ad altre tecnologie di visualizzazione.



5Dimensione e flessibilità: i display TFT possono essere fabbricati in varie dimensioni, dai piccoli schermi per dispositivi portatili ai grandi pannelli per televisori e monitor.



6.Retroilluminazione: la maggior parte dei display TFT richiede un sistema di retroilluminazione, come il retroilluminazione a LED (diodo emettitore di luce), per illuminare lo schermo.



7Ampie applicazioni:





K: Esistono inconvenienti o limitazioni nell'uso dei display TFT?



1Angolazioni di visione limitate:

2. Contrasto limitato

3. Dietroilluminazione e consumo di energia

4Tempo di risposta e sfocatura del movimento

5Flessibilità limitata

6. Gamma di colori limitata
