1.77 pollici schermo LCD Risoluzione 128 * 160 300 luminosità 20PIN collegato MCU8bit ST7735S driver

  • 1.77 Inch LCD Screen Resolution 128*160 300 Brightness 20PIN Plugged MCU8bit ST7735S Driver
  • 1.77 Inch LCD Screen Resolution 128*160 300 Brightness 20PIN Plugged MCU8bit ST7735S Driver
  • 1.77 Inch LCD Screen Resolution 128*160 300 Brightness 20PIN Plugged MCU8bit ST7735S Driver
Luogo di origine Cina
Marca HuaXin
Certificazione ISO14001/ISO9001/IATF16949
Numero di modello ESHXT017707 V1.0-RF
Quantità di ordine minimo 1000 PCS
Prezzo Negoziabile
Imballaggi particolari cartone di blister+foam box+bubble bag+inside carton+master
Tempi di consegna 6weeks~8weeks
Termini di pagamento T/T
Capacità di alimentazione 100 mila al mese.

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tecnologia di visualizzazione Display LCD nome 1.77 pollici TFT
Dimensione 1.77" Risoluzione 128x160
Brillantezza 300cd/m2 Interfaccia MCU8
azionamento IC ST7735S Angolo di visualizzazione angolo di visione libera
Evidenziare

1.77 pollici schermo LCD

,

schermo LCD di 300 luminosità

,

schermo LCD 128*160
Lasciate un messaggio
Descrizione di prodotto

ESHXT017707 V1.0-RF è uno schermo LCD da 1,77 pollici, risoluzione di 128 * 160 300 luminosità 20PIN collegato a driver MCU8bit ST7735S, può essere dotato di touch screen (adatto per industriali, militari,elettrodomestici, giocattoli, display LCD TFT medico)





- A.Parametri tecnici



Io...TEM STAVALORI NDARD Unità
Tipo LCD 1.77TFT - Non lo so.
Disposizione dei punti 128 ((RGB) × 160 punti
Matrice di filtri a colori Striscia verticale RGB - Non lo so.
Modalità di visualizzazione TN/ Trasmissione/Normalmente bianco -
Guida dell'occhio 12 ore - Non lo so.
IC del driver ST7735S - Non lo so.
Dimensione del modulo 34 ((W) × 43.7 ((H) × 2.50 ((T) ((Esclusi FPC) mm
Area attiva 28.03 ((W) × 35.04 ((H) mm
Interfaccia MCU8 - Non lo so.
Temperatura di funzionamento -20 ~ +70 °C
Temperatura di conservazione -30 ~ +80 °C
Luce posteriore LED bianco*2

- Non lo so.







B. LEDCaratteristiche della retroilluminazione



Io...tem

Sembol

MIo...N

TYP

MAX

Unità

Condizione di prova

Tensione di alimentazione

Vf

2.8

3

3.2

V.

Se=40mA

Corrente di alimentazione

Se

-

40

-

mA

-

Intensità luminosa per LCM



-



-



TBD



-



cd/m2



Se=40mA

Uniformità per la CML

-

-

60

-

Percentuale

Se=40mA

Tempo di vita

-

-

50000

-

Ora

Se=40mA

Colore della retroilluminazione

Bianco

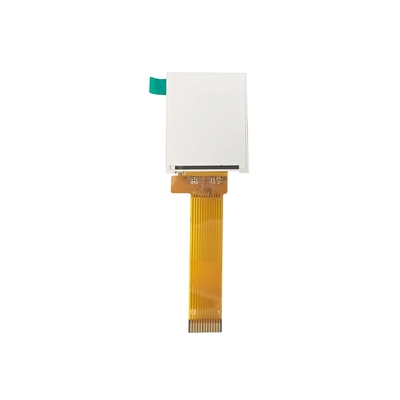

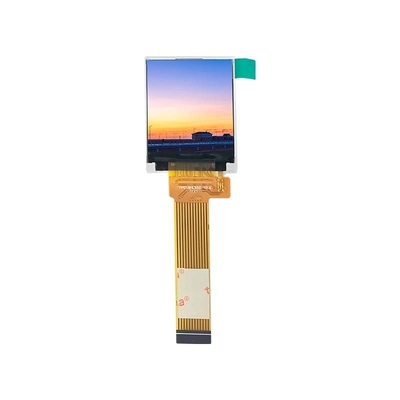

C. Immagine del prodotto



1.77 pollici schermo LCD Risoluzione 128 * 160 300 luminosità 20PIN collegato MCU8bit ST7735S driver 0

1.77 pollici schermo LCD Risoluzione 128 * 160 300 luminosità 20PIN collegato MCU8bit ST7735S driver 1







- D.Disegno



1.77 pollici schermo LCD Risoluzione 128 * 160 300 luminosità 20PIN collegato MCU8bit ST7735S driver 2






E: Conoscenza dei prodotti TFT





grafico di flusso tft di input del substrato e CF di input del substrato come indicato di seguito


1.77 pollici schermo LCD Risoluzione 128 * 160 300 luminosità 20PIN collegato MCU8bit ST7735S driver 3



Struttura TFT come indicato di seguito

1.77 pollici schermo LCD Risoluzione 128 * 160 300 luminosità 20PIN collegato MCU8bit ST7735S driver 4





F: Informazioni sulle società

Vantaggi di Huaxin:
1. base di fabbrica situata in città dell'entroterra che ha un costo
2. le nuove attrezzature più avanzate in grado di mantenere la qualità stabile
3. la maggior parte dei processi utilizzando apparecchiature completamente automatiche che hanno efficacia e qualità stabile
4. ingegneri professionisti e dirigenti di produzione che lavorano nel settore dell'LCD da oltre 20 anni
5. progettazione personale per il prodotto personalizzato

i nostri certificati
1.ISO14001/
2.ISO9001/IATF16949
3.SGS del modulo LCD



  • Huaxin Technology (Enshi) Co., LTD
  • Hubei.Enshi
  • Data di fondazione:2009
  • Impresa ad alta tecnologia che si occupa principalmente di ricerca e sviluppo, produzione e vendita di LCD,LCM,TFT,backlight,OLED
  • LCD comprende: VA,TN, HTN, STN, FSTN, CSTN e altre serie
  • LCM comprende: COB,TBA, COG,TP,backlight LED e altre serie
  • capitale di registrazione: venti milioni
  • personale attuale: 500+
  • R & S rappresenta il 10%
  • La QC rappresenta il 15%





G: Capacità di produzione



Produzione annuale
Capacità		 2021 (attuale) 2022 (obiettivo) 2023 (sfida) 2024 (sfida) 2025 (sfida) Commento
Prodotto LCD
Capacità		 4.5 9 9 9 9 Unità:migliaia di
logaritmi/giorno
Prodotto LCM
Capacità		 70 150 300 450 450 Unità:Mille
pezzo/Giorno
Prodotto di retroilluminazione
Capacità		 100 200 300 500 500 Unità:Mille
pezzo/Giorno
Prodotto OLED
Capacità		 10 20 30 40 50 Unità:Mille
pezzo/Giorno





H: Applicazione del prodotto



1. navigazione auto e stampante

2. videochiamata e pubblicità

3.Apparecchi automobilistici e medici

4- attrezzature per il fitness e dispositivi portatili

5Controlli industriali e applicazioni domestiche





I: Caratteristiche del display TFT



1Qualità dell'immagine: i display TFT offrono un'eccellente qualità dell'immagine con elevata risoluzione, nitidezza e precisione del colore.



2Tempo di risposta: i display TFT hanno tempi di risposta veloci, il che significa che possono attivare e disattivare rapidamente i pixel.



3.Angoli di visione: i display TFT forniscono in genere angoli di visione ampi,che consente di visualizzare chiaramente lo schermo da diverse posizioni e angolazioni senza significativi cambi di colore o perdita di qualità dell'immagine.



4.Efficienza energetica: i display TFT sono efficienti rispetto ad altre tecnologie di visualizzazione.



5Dimensione e flessibilità: i display TFT possono essere fabbricati in varie dimensioni, dai piccoli schermi per dispositivi portatili ai grandi pannelli per televisori e monitor.



6.Retroilluminazione: la maggior parte dei display TFT richiede un sistema di retroilluminazione, come il retroilluminazione a LED (diodo emettitore di luce), per illuminare lo schermo.



7Ampie applicazioni:





J: Esistono inconvenienti o limitazioni nell'utilizzo di display TFT?



1Angolazioni di visione limitate:

2. Contrasto limitato

3. Dietroilluminazione e consumo di energia

4Tempo di risposta e sfocatura del movimento

5Flessibilità limitata

6. Gamma di colori limitata
